VARIOKIT Freivorbaugerät

Flexible Lösung mit VARIOKIT Bauteilen zur Herstellung von Brückenüberbauten

Das VARIOKIT Freivorbaugerät VBC kommt bei Brücken mit grossen Spannweiten zum Einsatz. Die Lösung für den Freivorbau ist eine Kombination aus tragfähigen, speziell entwickelten Systembauteilen für den Haupt-Lastabtrag und VARIOKIT Standardteilen für die Ausbildung von Schalungen, Arbeitsgerüsten und Plattformen sowie die Anpassung an die Geometrie des Querschnitts.

Es leitet die Frischbetonlast in das Tragwerk und bringt die Schalung von Abschnitt zu Abschnitt. Um den Querschnittsveränderungen des Hohlkastenquerschnitts gerecht werden zu können, wird eine Schalungslösung aus VARIO Träger-Wandschalungen eingesetzt.

Das Freivorbaugerät kann in Radien und Klothoiden angewendet werden und lässt sich an Quer- und Längsneigung maximal anpassen. Die hohe Materialauslastung sorgt für eine Gewichtsoptimierung. Dabei lassen sich sämtliche Module ohne weitere Bearbeitung wiederverwenden.

Anpassung
Individuell.

Das Freivorbaugerät kann individuell an die Geometrie des Überbaus angepasst werden und ermöglicht Abschnittslängen bis zu 5,75 m.
Ergebnisse
Präzise.

Durch das selbstständige Einrichten mittels integrierter Hydraulik lassen sich exakte, masshaltige Betonierergebnisse erzielen.
Verwendung
Flexibel.

Modulare Arbeitsbünen und Zugänge zu allen Arbeitsbereichen durch kompatibilität zum PERI UP Gerüstsystem.
Einsatz
Optimiert.

Lastoptimierte, mietfähige Anpassung an die Brückengeometrie durch das Baukastenprinzip.

Anwendungen im Überblick

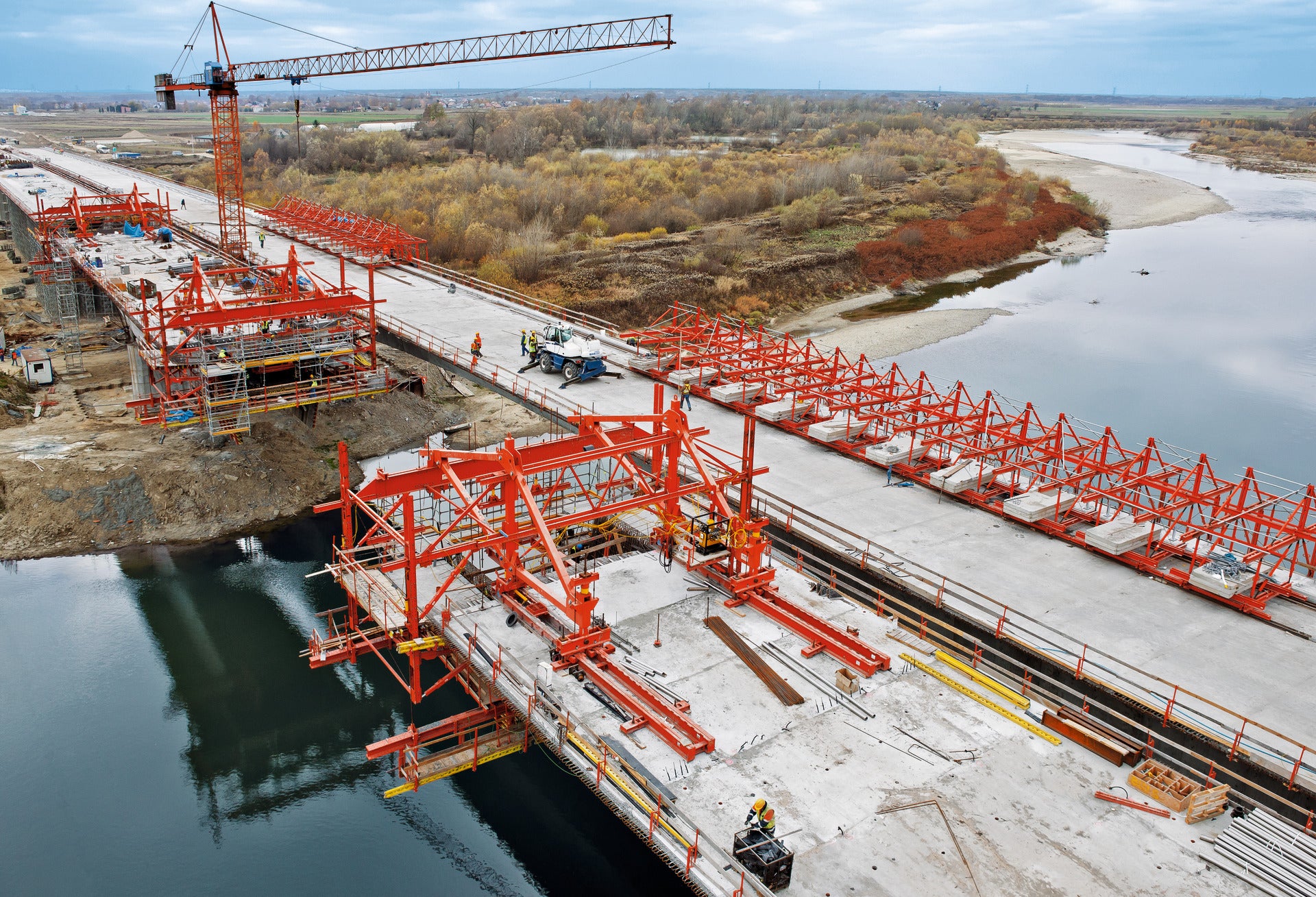

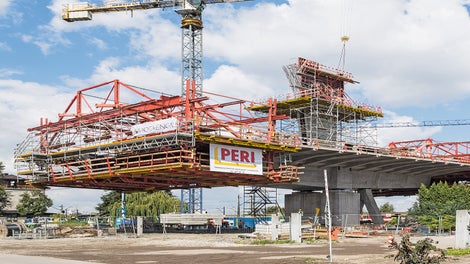

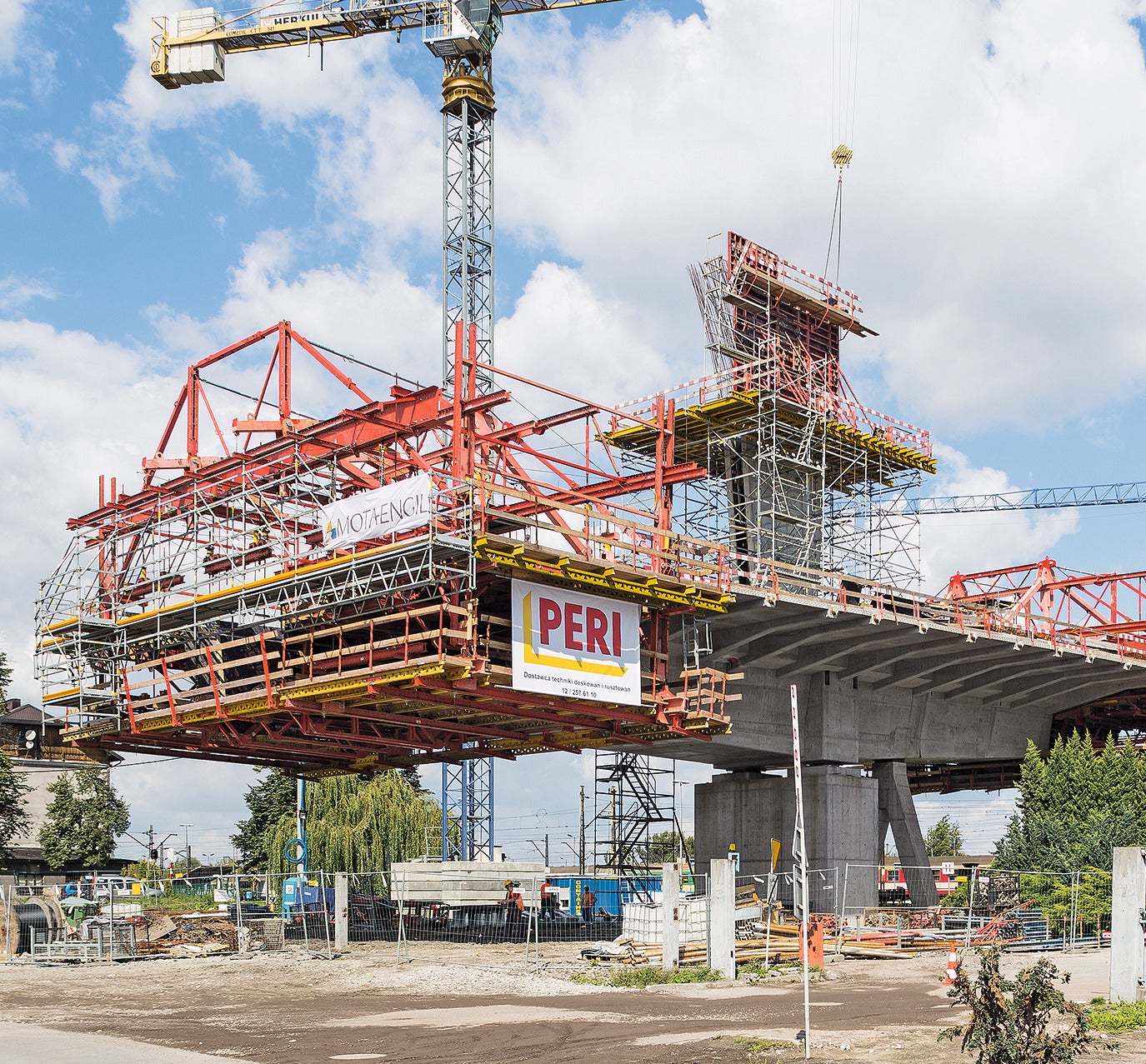

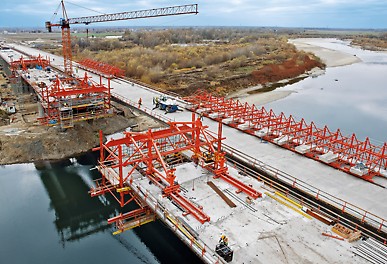

VARIOKIT Freivorbaugerät im Einsatz

Die PERI Lösung für den Freivorbau basiert auf Kernbauteilen und ergänzenden Systembauteilen aus dem VARIOKIT Ingenieurbaukasten.
Das VARIOKIT Freivorbaugerät lässt sich flexibel mit den Bauteilen aus dem PERI UP Gerüstbaukasten kombinieren, etwa für Abeitsbühnen und Zugänge.
