La poutre treillis se compose de différents types de cadres optimisés en termes de charge et de longueur, qui permettent de réaliser en continu toutes les portées grâce à des combinaisons adaptées.

Poutre treillis VARIOKIT

Pour le transfert de charges importantes sur de grandes portées

La poutre treillis VARIOKIT VRB est utilisée pour les projets dans lesquels les charges doivent être transférées de manière centralisée sur de grandes portées. Dans la construction de ponts, elle est principalement utilisée comme échafaudage de formation pour des portées de 25 m à 40 m. Elle se caractérise notamment par une capacité de charge extrêmement élevée - jusqu'à 3.000 kNm - pour un poids propre relativement faible.

  • Transport
    Pratique.

    Grâce à la conception modulaire, la poutre d’échafaudage peut être démontée en unités transportables. Cela réduit l’effort logistique.

  • Utiliser
    Modulaire.

    Avec la poutre en treillis modulaire, il est possible de réaliser des portées allant jusqu’à 40 m de long. Des portées plus grandes peuvent être obtenues en utilisant un cadre d’accouplement avec support. Le cadre de support télescopique permet des portées variables en continu.

  • Utiliser
    Efficace.

    Processus de construction accéléré grâce à la réduction du nombre de fermes nécessaires grâce à une capacité de charge élevée.

Les applications en un coup d’œil

Fermes d’échafaudage VARIOKIT en utilisation

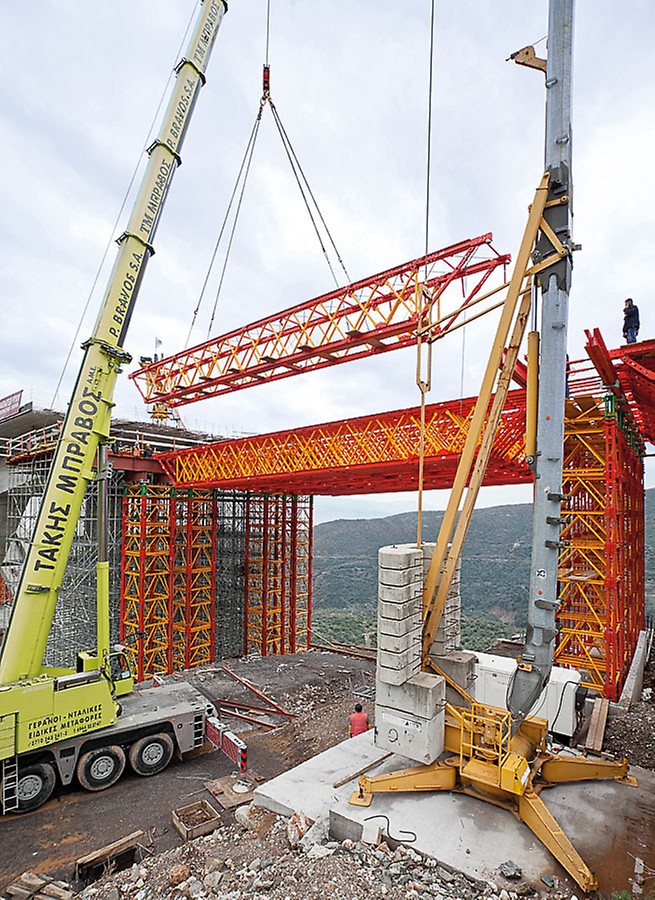

  • Les poutres treillis VARIOKIT pour grandes portées offrent une capacité de charge élevée pour un poids propre faible. Un autre avantage est le montage rapide.

    Les fermes d’échafaudage VARIOKIT pour les grandes portées offrent une capacité de charge élevée avec un faible poids propre. Un autre avantage est l’installation rapide.

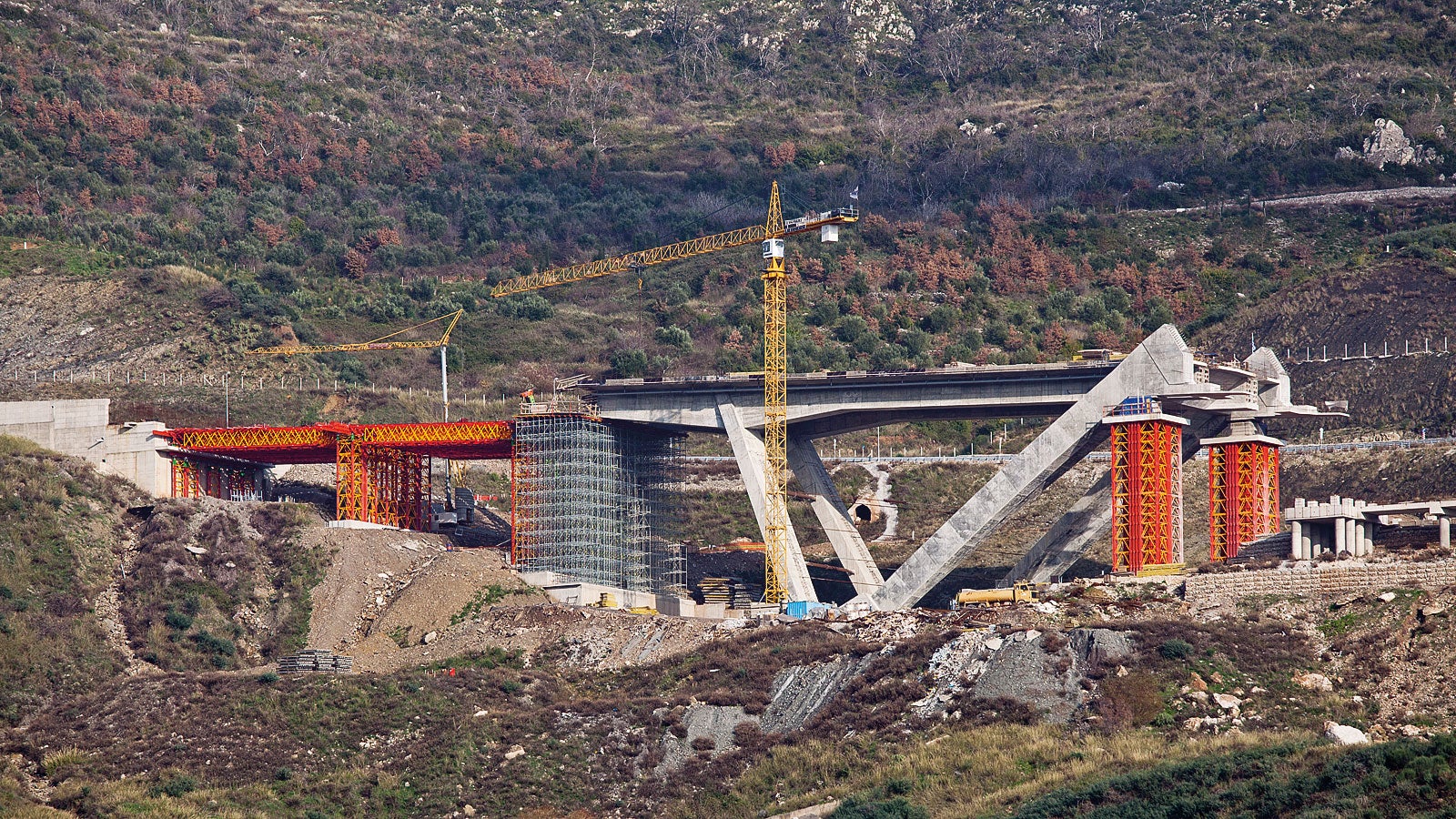

  • Étaiement lourd VARIOKIT : Pont autoroutier T4, Paradisia-Tsakona, Grèce : Solution globale VARIOKIT sur mesure pour la construction avec des tours pour charges lourdes VST et poutres treillis VRB.

    Pont autoroutier T4, Paradisia-Tsakona, Grèce : Solution complète VARIOKIT sur mesure pour la construction avec des tours à usage intensif VST et des tours d’échafaudage VRB.

Produits correspondants

Informations supplémentaires sur le produit

Types de cadres

La poutre d’échafaudage est composée de différents types de châssis optimisés en termes de charge et de longueur, ce qui permet de varier en continu la portée grâce à des combinaisons appropriées.

On distingue :

Cadre de support
pour le transfert de charge vers les tours à usage intensif

Cadre d’attelage
pour les forces de cisaillement plus élevées au voisinage du support ainsi que pour une utilisation sur des paliers intermédiaires et des joints d’accouplement

Cadre standard
Pour une utilisation au milieu du terrain

Des assemblages horizontaux et verticaux standardisés, neutres sur le plan axistique, permettent une utilisation optimale de la capacité de charge et une utilisation efficace des matériaux.
